隨著高頻/高速電路在5G通信、航空航天、汽車?yán)走_(dá)、衛星導航等領域的廣泛應用，對PCB的性能要求日益嚴苛。

華秋PCB正式上線羅杰斯高頻板材加工服務，為客戶提供專業的純壓羅杰斯結構與羅杰斯- FR-4混壓結構解決方案。

本文檔旨在詳細說明這兩種壓合方式、工藝特點及應用場景，助力客戶精準選擇，實現產品性能最優化。

一、 羅杰斯板材簡介

羅杰斯高頻板材并非傳統的環氧玻璃布基材，而是采用陶瓷填充的PTFE復合材料或碳?xì)浠衔锊牧系取?/span>

華秋目前可為客戶提供的羅杰斯板材型號為RO4350B和RO4003C

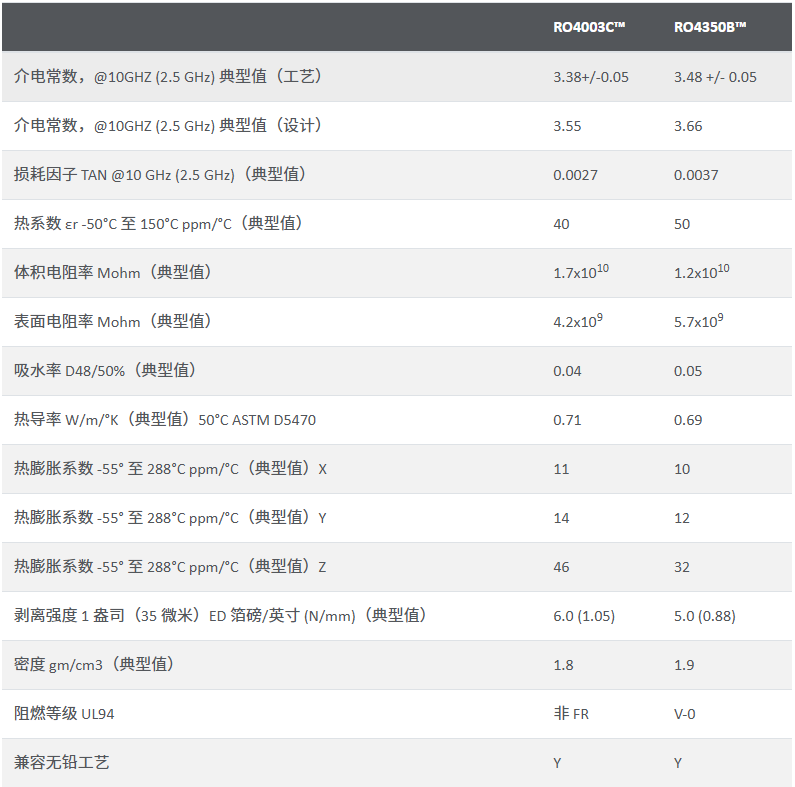

主要參數如下：

二、 純羅杰斯板壓合結構（純壓結構）

1. 定義

指PCB的所有導電層和介質層均使用羅杰斯高頻板材料壓合而成。

可同型號的羅杰斯板壓，也可不同型號的羅杰斯板一起壓。

目前華秋只支持同型號的羅杰斯板一起壓的純壓結構。

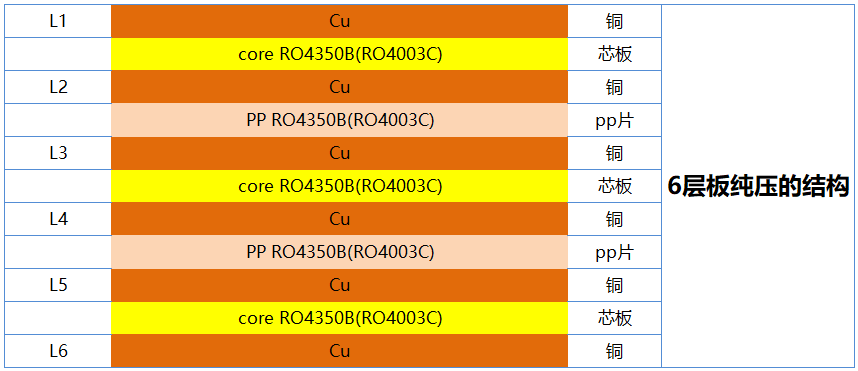

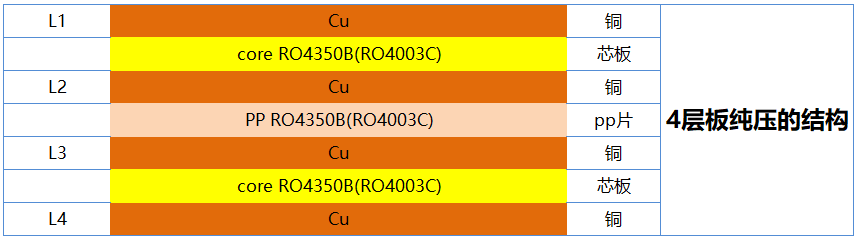

2. 結構示意圖

3.純壓工藝特點與優勢

1）性能極致：完全發揮羅杰斯材料的低損耗特性，提供最佳的高頻性能。

2）阻抗控制精準：由于介質材料單一，介電常數一致，阻抗計算模型簡單，控制精度高。

3）可靠性高：材料的熱膨脹系數（CTX）匹配性好，層壓結合可靠性佳。

4.適用場景

微波毫米波電路（如雷達前端、衛星通信模塊）

對信號完整性要求極高的高速數字電路（如100G+光模塊）

汽車電子中的77GHz雷達傳感器

航空航天領域的射頻系統

三、 羅杰斯板和FR-4混合壓合結構（混壓結構）

1. 定義

指芯板由羅杰斯高頻板和FR-4板，兩種板材混壓而成。

可同型號的羅杰斯高頻板與FR-4混壓，也可不同型號的羅杰斯高頻板與FR-4混壓。

目前華秋只支持一張羅杰斯芯板與FR-4壓。

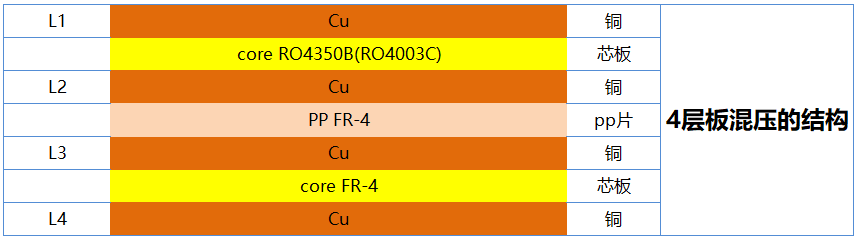

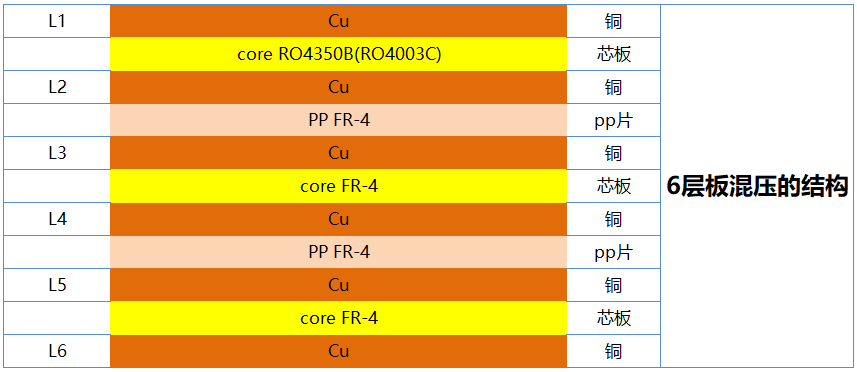

2.結構示意圖

3.羅杰斯與FR-4混壓結構工藝特點與優勢

1）成本效益：在保證關鍵信號性能的同時，大幅降低了板材成本，是性價比極高的解決方案。

2）設計靈活性：充分利用FR-4在機械強度、多層板加工成熟度和成本方面的優勢，結合羅杰斯的高頻性能。

3）系統集成度高：可將高頻射頻電路和低頻控制/電源電路集成于一體，減少連接器和使用空間。

4.適用場景

射頻前端模塊（PA，LNA，濾波器等）與數字控制電路的集成。

5G基站天線板（AAU），其中天線振子部分使用羅杰斯材料，饋電網絡和控制部分使用FR-4。

全球定位系統（GPS）接收器。

消費電子領域（如高端路由器）中需要高頻性能的模塊。
