　　在轉換GERBER之前要將資料放到一個單獨的文件夾中，因為等下轉出的GERBER文件都會默
認放在文件的目錄下，如果里面放了很其它文件可能就會搞錯。
　　
　　1：用Altium Designer 6打開要生成Gerber的PCB設計文件，首先設置一下字符串，在Place>
string　菜單下(此步作用是為了生成鉆孔層的孔位及分孔標識圖，讓PCB打樣，PCB加工的時候用
來對照打孔層是否有錯誤)

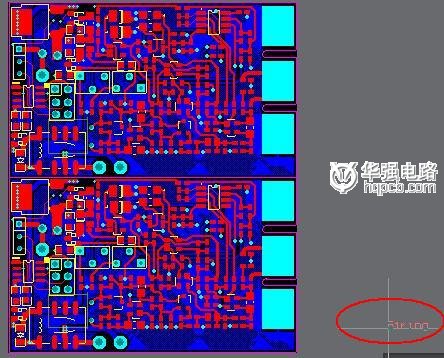

　　將字符串定在右邊空白區域如下圖(此處應注意，如定在左邊，那要距板的圖形要遠一點，否則
分孔圖會與板內的標號重到一起很難分開起不到對照的效果，所以建議定在圖形的右邊)



　　

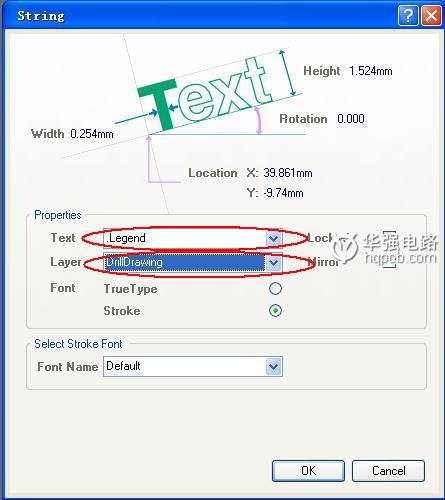

　　下一步雙擊空白域，出現string屬性對話框，在Properties選項中，Text  點選.Legend。Layer
點選DrillDrawing這樣轉換出來的GERBER就會帶了分孔圖。

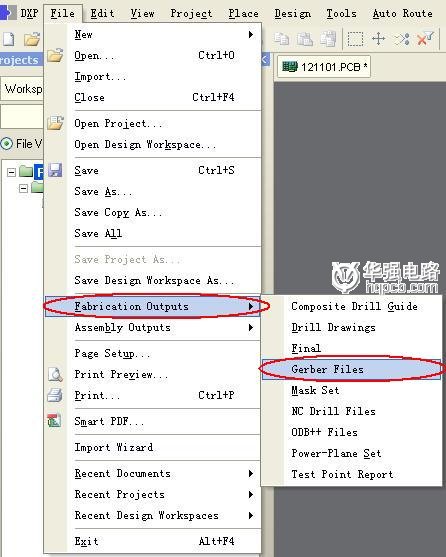

2：下面開始轉換GERBER文件。在File菜單>Fabrication Outputs>Gerber Files




　　出現Gerber Setup 屬性對話框后設計GERBER文件的格式，有三個選項的內容要我們?nèi)ピO(shè)置。

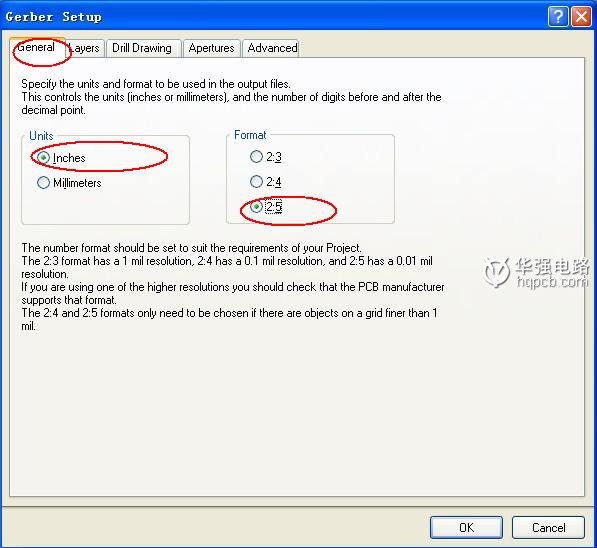

1): General 選項中通常選擇英制　Inches 2:5格式（其實這里選擇哪一種都無所謂但是因為PCB生
產商的光繪機大都是默認2:5的比例及英制，為了減少誤差建議選擇以上單位及比例）

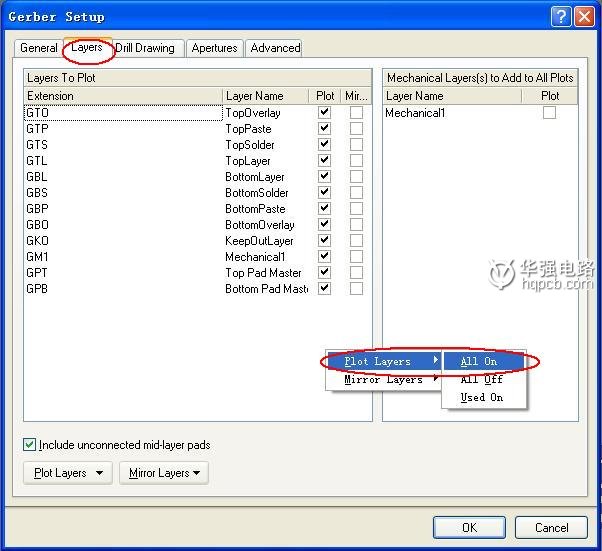

2): 在Layer選項這里面是選擇要輸出的層，建議所有層都輸出。（注意:Mirror的選擇框不要打鉤，
因為打鉤輸出的資料是鏡像的，會導致線路板廠把板的層給做反了）

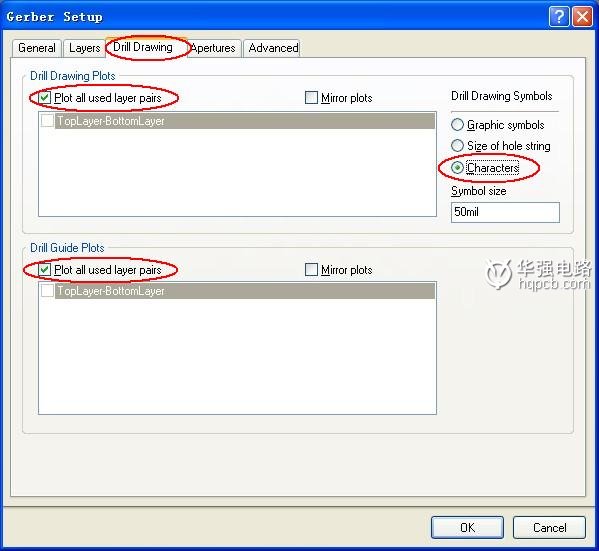

3)：Drill Drawing 選項中應該注意，

Graphic symbols　　 　          指分孔圖中以符號表示
Characters　　　　　             指分孔圖中以字母表示
Size of hole string　　　　      指分孔圖中以孔徑大小表示

建議選擇Characte　　分孔圖中以字母表示

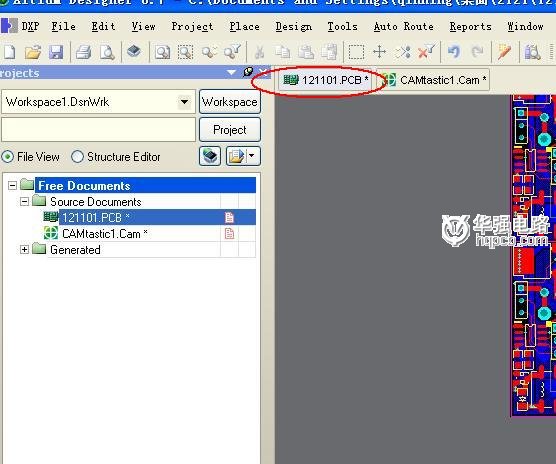

3：現在我們來轉鉆孔層。點擊以下位置返回設計文件的工作界面。

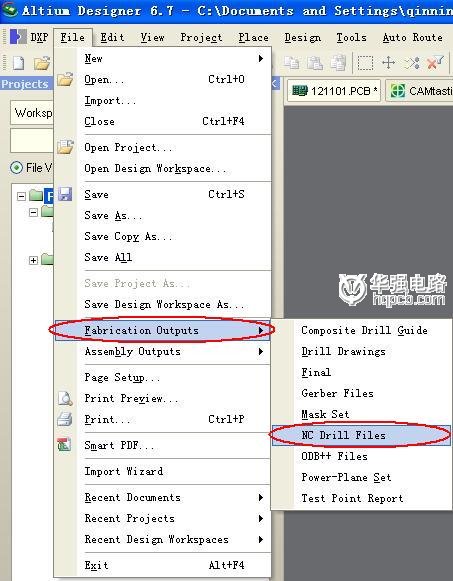

 在File菜單>Fabrication Outputs>Nc Drill Files

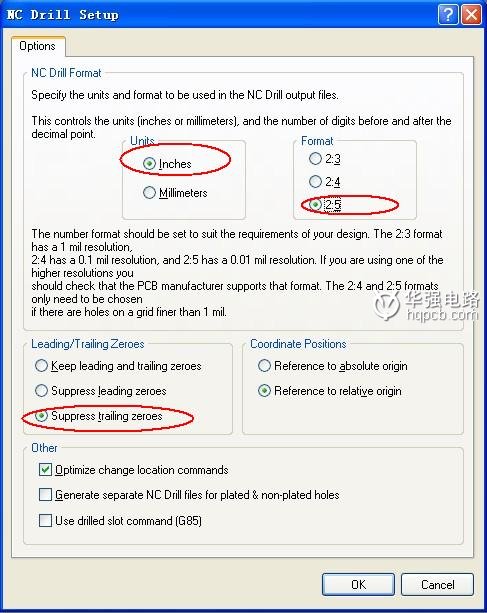

        進入NC　Drill Setup屬性，我們設置鉆孔文件的坐標格式及單位選擇Inches  英制　2:5
(最好跟之前轉Gerber 的一樣，以免造成太大的誤差)






     點完以下OK一步就轉換完成，GERBER以及鉆孔文件都轉出到相應的目錄下了
